协作机器人耐扭转电缆

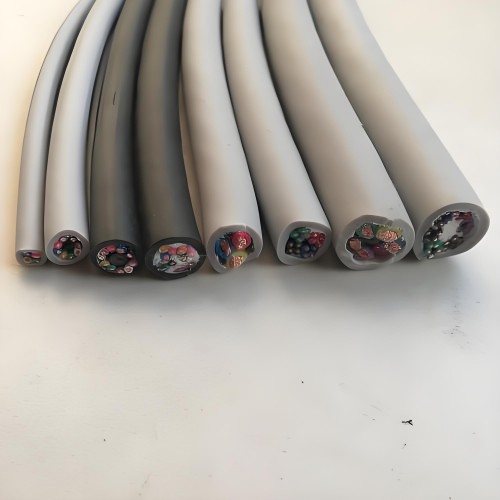

协作机器人耐扭转电缆（Cobot 专用抗扭线缆）

一、产品定义与适用场景

专为人机协作六轴机械臂设计，承受关节持续旋转、往复扭转 + 动态弯折复合运动，核心用于 J4/J5/J6 手腕旋转段、本体内部走线、末端夹爪管线包，解决普通电缆频繁断芯、信号漂移、护套开裂问题。适配场景：3C 装配、食品包装、打磨喷涂、上下料、视觉检测、无尘车间协作机器人。

典型扭转工况

• 手腕关节：±360°/0.5m 高频往复旋转

• 小臂 / 大臂：±180°~±270° 扭转

• 24h 连续产线，千万次扭转循环无故障

二、核心抗扭结构（分层防断芯设计）

1. 导体（抗扭基础）

IEC 60228 Class 6/7 超细无氧铜，单丝 0.06–0.08mm；S/Z 反向分层绞合，内外层绞向抵消扭转应力，杜绝导体疲劳断裂；可选镀锡铜，耐油污、抗氧化，适合潮湿切削液环境。

2. 绝缘层

改性 TPE/TPEE 高弹性绝缘，低摩擦、高回弹，扭转不脱层、不开裂；低电容设计，保障编码器 / EtherCAT 总线信号稳定。

3. 成缆 + 抗拉加强层（关键抗扭结构）

• 中心填充凯夫拉芳纶纤维（高端款可选细钢丝加强），分散扭转拉伸应力；

• 线芯分组双绞 + 短节距退扭成缆，降低内部相对滑动磨损；

• 无纺布绕包隔离层，减少扭转时芯线摩擦磨损。

4. 屏蔽系统（协作机器人必备）

铝箔麦拉 + 85%~95% 镀锡铜网双层复合屏蔽；动力、信号分组独立屏蔽，抑制伺服变频器电磁干扰，防止机器人安全力矩误触发、定位偏移。

5. 外护套（主流 PUR 聚氨酯）

协作机器人标配柔性 PUR（TPU）：

• 耐磨、耐切削液、机油、弱酸弱碱；

• -40℃~+90℃持续柔性，低温不发硬；

• 低析出、低粉尘，满足食品 / 洁净室；可选：无卤阻燃 PUR、耐焊渣高温 TPE、轻量化 TPE 护套。

三、三大品类（按功能区分）

1. 伺服动力耐扭转电缆（电机主线）

• 规格：3×0.5~16mm² + 1×PE 黄绿地线

• 电压：450/750V、600/1000V

• 用途：协作机器人各关节伺服电机供电

• 扭转寿命：≥1000 万次 ±360°/0.5m

2. 编码器 / 反馈耐扭转信号电缆

• 芯数：2/4/8/12 对双绞屏蔽，0.2~0.5mm²

• 电压：300/500V，低电容＜100pF/m

• 适配 EnDat、RS422 伺服反馈，扭转无信号失真

3. 一体化混合耐扭转电缆（末端夹爪shouxuan）

动力 + 编码器 + EtherCAT 总线 + 气动气管集成一体；减少管线包体积，轻量化降低协作臂负载，适合手腕狭小空间布线。

四、关键技术参数（行业标准）：
