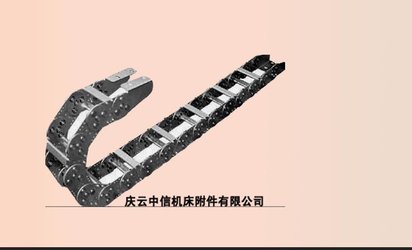

德马吉机床防护罩拖链、哈挺机床拖链

Name: 德马吉机床防护罩拖链、哈挺机床拖链
Price: 0.01 CNY
Availability: InStock

💬 价格请咨询商家此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。产品详情品牌：胜达型号：TGL75 形式：桥式拖链材质：塑料拖链负载重量：300 负载能力：300 不支撑长度：可定做mm 矩形孔径：可定做mm 支撑板孔径：可定做mm 产品展示产品型号：产品名称： TL-2

0.01

库存 999

💬 价格请咨询商家

此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。

产品详情

品牌：胜达
型号：TGL75
形式：桥式拖链
材质：塑料拖链
负载重量：300
负载能力：300
不支撑长度：可定做mm
矩形孔径：可定做mm
支撑板孔径：可定做mm

产品展示

产品型号：
产品名称：	TL-2型工程塑料拖链（半封闭型）
产品报价：
产品特点：	(1)拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。 (2)相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。 (3)单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。 (4)另可提供分隔片，将链内空间按需要分隔开。

TL-2型工程塑料拖链（半封闭型）的详细资料：

TL-2型工程塑料拖链（半封闭型）:

订货参考
拖链总长 L=L1+2 π R+2T 拖链安装最小高度 H=2R+h L1= 运行长度 , R= 弯曲半径 T= 节距 , h= 外型高度 h1= 外型宽度.

规格及联接器参数：

内腔规格（内高×内宽）	外型规格（外高h×外宽h1）	弯曲半径	节距	每米节数	总高 H	连接器的参数							型式
内腔规格（内高×内宽）	外型规格（外高h×外宽h1）	弯曲半径	节距	每米节数	总高 H	A1	A	B	C	D	E	F	型式
10×10	15×16	25	22	46	66	16	15	18	22	整体
10×16	15×23	17	20	50	46	10	23	10	10	整体	22
13×15	18×25	30	22	45	80	15	25	15	14	22	下盖可打开
15×20	20×30	40	20	50	100	30	18	15	25	整体
18×25	25×35	55	34	30	137	15	37	22	28	下盖可打开
18×36	28×50	70	39	26	168	28	50	25	25	下盖可打开	35
15×40	21×53	70	25	40	160	25	50	27	10	30	下盖可打开
15×50	21×63	70	25	40	160	35	61	27	10	30	下盖可打开
15×25	30×40	50	37	27	130	44	35	10	8	10	42	φ6	四片装可打开
15×40	30×57					61	51
15×50	30×67					70	61
15×70	30×87					91	81
15×80	30×97					100	90
15×105	30×122					125	115
23×38	30×50	57	31	33	144	55	40	8	下盖可打开
22×25	35×40	43	34
22×38	35×55	75	45	22	185	57	48	15	10	15	45	φ6	四片装可打开
22×50	35×67	75	45	22	185	69	57	15	10	15	45	φ6	四片装可打开
22×50	35×65	80	50	20	200	63	28	18	10	40	下盖可打开
22×56	35×75	75	45	22	185	77	66	15	10	15	45	<...[内容过长已截断]
