仓储 AGV 机器人激光导航模块 EMC 辐射摸底 结合 IEC 61000-6-2 标准验证导航屏蔽适配性

一、标准验证依据与限值要求

1. 标准体系适配IEC 61000-6-2:2019 作为工业环境 EMC 通用标准，辐射发射测试频段为 30MHz-1GHz。对于 150kHz-30MHz 低频段，需参考其引用的基础标准：

• 传导发射：依据 CISPR 11/32，工业设备在 150kHz-30MHz 频段的传导限值为60dBμV（准峰值）（5MHz-30MHz）。

• 辐射发射：虽无直接限值，但需通过屏蔽设计确保模块在工业环境中不干扰周边设备（如 PLC、传感器），参考 CISPR 32 的辐射发射限值（30MHz-1GHz 频段，10 米法≤40dBμV/m）。

2. 核心验证指标

• 屏蔽效能：30MHz-1GHz 频段≥65dB（塑料外壳仅 3-5dB）。

• 抗扰度：在 10V/m（80MHz-1GHz）辐射场中保持导航精度≤±5mm，无数据丢包。

二、低频辐射干扰源分析与定位

1. 主要干扰源识别

• 时钟电路：FPGA 主频率 40MHz 的 5 次谐波（200MHz）通过外壳缝隙辐射，实测场强达 54dBμV/m（3 米法）。

• 激光驱动模块：100MHz 调制信号的 6 次谐波（600MHz）穿透塑料外壳，场强 62dBμV/m（3 米法）。

• 电源与线缆耦合：AGV 动力系统开关噪声通过电源线传导至导航模块，叠加 CAN 总线共模辐射（950MHz）。

2. 干扰传播路径

• 结构漏洞：塑料外壳接缝间隙（>λ/20）形成辐射窗口，高频信号直接外泄。

• PCB 布局缺陷：高频与低频电路未分区，接地阻抗达 5Ω（标准≤0.5Ω），共模电流无法有效泄放。

三、屏蔽设计与材料选型

1. 屏蔽材料优化

• 主体结构：采用 0.8mm 厚镁合金 / 铝合金屏蔽罩，30MHz-1GHz 频段屏蔽效能≥40dB，满足轻量化需求。

• 接缝处理：填充镀银玻璃微珠硅橡胶导电衬垫，抑制缝隙辐射（200MHz 频段抑制≥20dB）。

• 低频磁场屏蔽：在时钟电路区域覆盖坡莫合金（1J50/1J79）或 MCL61 屏蔽膜，30dB 屏蔽效能覆盖 10Hz-100kHz。

2. 结构设计要点

• 散热与屏蔽平衡：蜂窝状散热孔（孔径 3mm，间距 5mm）满足散热效率≥80%，避免形成辐射窗口。

• 线缆接口处理：使用 M12 型屏蔽连接器，实现线缆屏蔽层与屏蔽罩 360° 全包裹连接，阻断接口辐射。

3. 接地系统设计

• 多点接地架构：屏蔽罩通过 4 根镀锡铜带（截面积≥4mm²）连接至 AGV 底盘接地汇流板，接地电阻≤10Ω。

• 动态接地补偿：增设备用碳刷接地装置，确保在非导电地面行驶时接地连续性。

四、PCB 布局与电路优化

1. 高频电路隔离

• 分区设计：将 FPGA、激光驱动等高频电路与电源管理、CAN 接口低频电路物理隔离，间距≥20mm，交叉处垂直布线。

• 接地平面完整性：重新设计 PCB 接地层，覆盖高频区域（覆盖率≥90%），时钟电路接地阻抗降至 0.3Ω 以下。

2. 信号滤波与抑制

• 时钟电路：在 FPGA 时钟输入端串联 RC 滤波网络（100Ω+1000pF），抑制 40MHz 基波及谐波（200MHz 信号幅度从 - 35dBm 降至 - 55dBm）。

• 电源滤波：采用 π 型滤波器（L=10μH，C=0.1μF）抑制 150kHz-30MHz 传导干扰，在激光驱动模块电源端并联 10μF+1000pF 陶瓷电容。

3. 线缆管理

• 屏蔽线缆：激光信号同轴电缆更换为双层屏蔽结构（铝箔 + 90% 编织铜丝），双端接地，辐射抑制≥15dB。

• 布局优化：导航模块线缆与 AGV 动力线缆平行间距拉大至 150mm，交叉时垂直敷设，减少耦合强度（从 - 38dBm 降至 - 55dBm）。

五、测试方法与整改验证

1. 预测试与定位

• 近场扫描：使用磁场探头（如 R&S HZ-100）定位辐射热点，重点检测屏蔽罩接缝、线缆出口等区域。

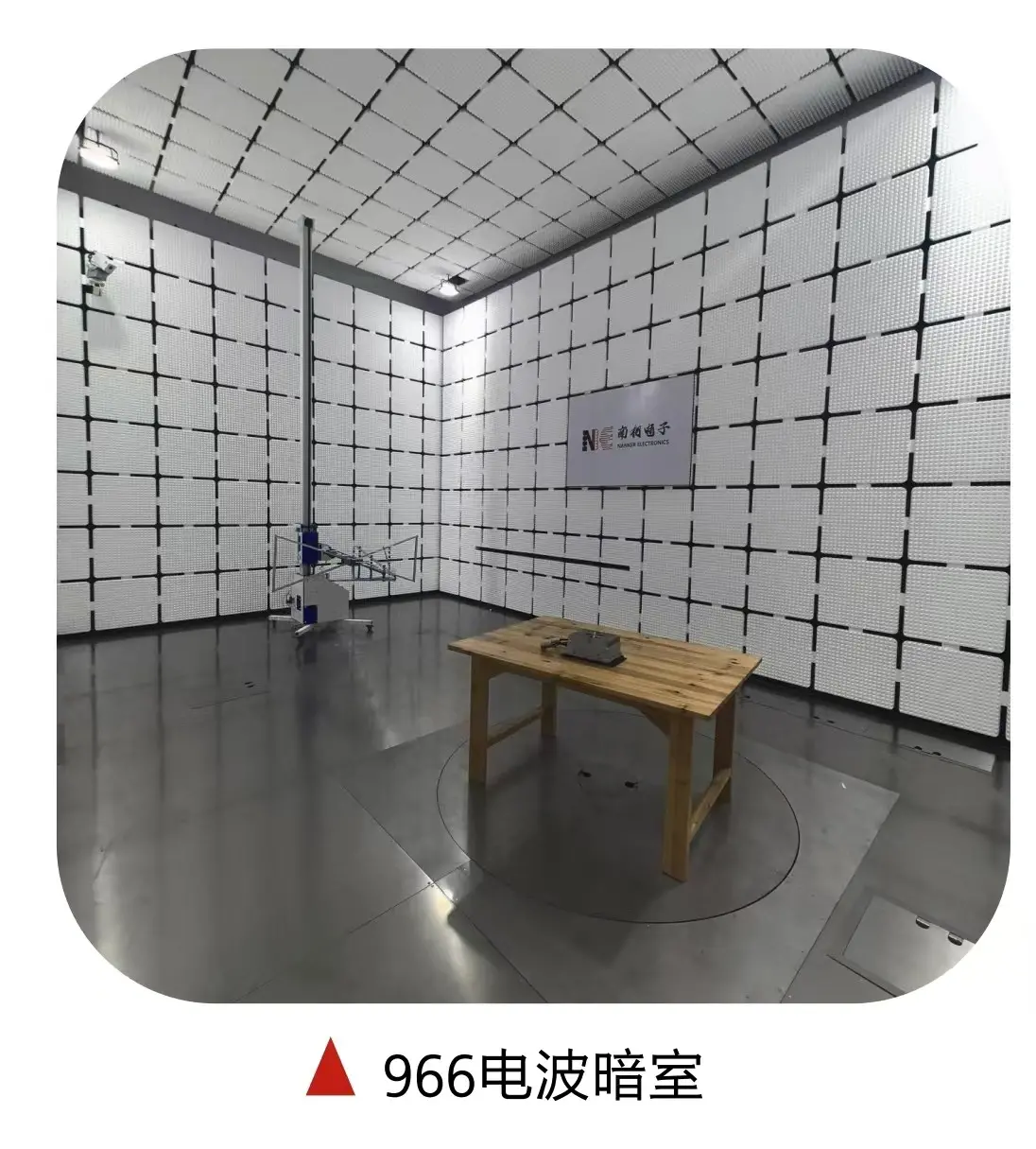

• 频谱分析：在 3 米法半电波暗室中测试 150kHz-30MHz 传导发射（LISN 测量）及 30MHz-1GHz 辐射发射（准峰值检波）。

2. 整改后验证

• 辐射发射测试：确保 30MHz-1GHz 频段辐射值低于限值 10dB 以上（如 30MHz-230MHz≤40dBμV/m，10 米法）。

• 抗扰度测试：在 10V/m（80MHz-1GHz）辐射场中验证导航精度（≤±5mm）和通信稳定性（CAN 总线误码率≤10⁻⁶）。

3. 测试报告要求

• 包含设备配置、测试环境、仪器校准证书、频谱图及整改前后对比数据，明确声明符合 IEC 61000-6-2:2019 标准。

六、风险控制与长期可靠性

1. 环境适应性

• 屏蔽罩表面镀锡层厚度≥8μm，盐雾测试（5% NaCl 溶液，48 小时）无锈蚀，适配仓储潮湿、粉尘环境。

• 采用低温固化灌封胶（<80℃）填充高频区域，增强抗振动冲击能力。

2. 动态监测

• 安装 PT100 温度传感器实时监控模块温度（≤65℃），确保散热设计有效性。

• 定期检测接地电阻及屏蔽罩接缝阻抗，避免长期使用后性能下降。
