穿线铁拖链 打孔轻型拖链 万众达钢铝拖链生产商
穿线铁拖链 打孔轻型拖链 万众达钢铝拖链生产商 钢铝拖链一般应用在机床等机械的电缆、油管、气管、水管、风管上，对电缆、油管 气管、水管、风管起牵引和保护作用。按连接板和样式分为几个类别，每个类品又有多 个型号！钢铝拖链(不锈钢铝拖链、全自动钢铝拖链、新型钢铝拖链、半封闭钢铝拖链） 分类： 按支撑板形式分为整体式（打孔式
33.00
库存 999

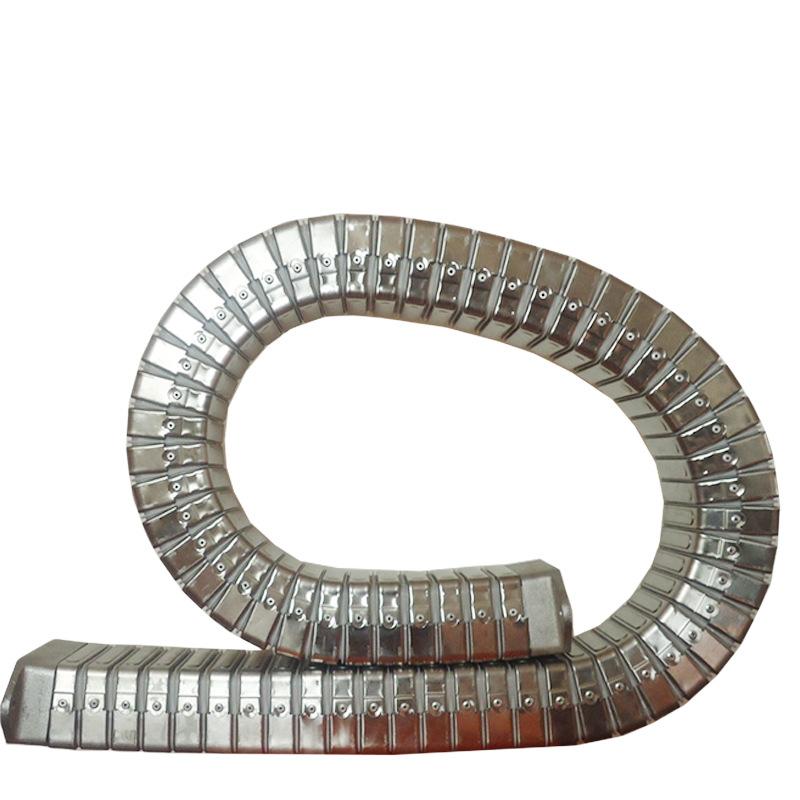

穿线铁拖链 打孔轻型拖链 万众达钢铝拖链生产商
钢铝拖链一般应用在机床等机械的电缆、油管、气管、水管、风管上，对电缆、油管
气管、水管、风管起牵引和保护作用。按连接板和样式分为几个类别，每个类品又有多
个型号！钢铝拖链(不锈钢铝拖链、全自动钢铝拖链、新型钢铝拖链、半封闭钢铝拖链）
分类：
按支撑板形式分为整体式（打孔式）、上下分开式、框架式（隔离片式）。
构成：
钢铝拖链的主体是由链板（采用优质钢板经淬火后再抛光镀铬/镀锌/喷塑处理）、支
撑板（挤拉铝合金）、轴销（合金钢）等部件组成.使电缆或橡胶管与拖链之间不产生扭
曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，该产品钢性好不变形，安装方便，使用可靠，易拆装，不下垂,由于本产品外形精美，可在较大程度上增强机床
设备的整体艺术美观效果，增强我国机床，机械设备在国际市场的竞争能力。
规格：
有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖链宽度可按用户要
求定做，弯曲半径从50-800之间。
有三种支撑板的形式。
(1)当拖链需承载较大管、缆负荷时、应选用高强度支撑板--整块式。
(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板
--分开式。
(3)安装管缆的规格品种较多时，可选用支撑板--框架式。
设计参数：
钢铝拖链的材质:冷轧钢和不锈钢。拖链的型号、拖链的总宽、拖链的长、支撑板的型式、支撑板内置孔的大小、拖链的弯曲半径。
特点：
适用于所有的传动方式， 可随意加长和缩短。TLG型钢制拖链可承载数量多，重量大
的电缆及油管，自由悬置长度大，支撑板可依顾客需要制作，使用于工作母机，移动机
械等。此外可通过改变销轴获得改变弯曲半径。
图纸参考:
钢铝拖链型号尺寸表
