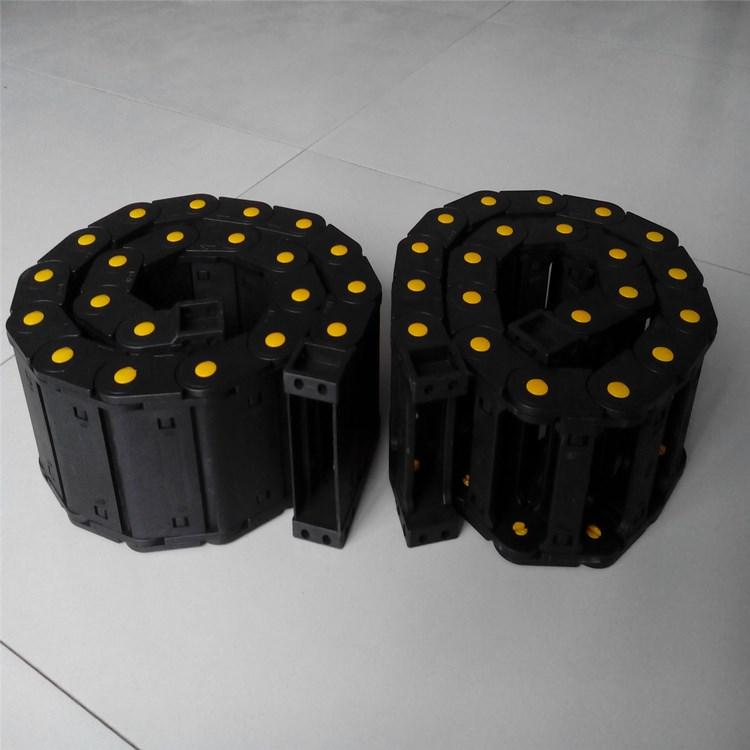

万众达 高速塑料拖链 矩形导管拖链 双排拖链 机床拖链

万众达 高速塑料拖链 矩形导管拖链 双排拖链 机床拖链

塑料拖链适用于数控机床 、加工中心 、自动化机械及生产线等各类机床 、机器人 、运输机械、测量仪器 、搬运装置以及其它驱动控制作为电线、电缆液 、气软管的防护装置 ，可延长被保护的电线 、电缆 、液 、气软管的使用寿命 ，降低消耗 ，可大大改善机床、机械设备的电线 、电缆 、液 、气软管分布零乱的状况 ，使之整齐 、规则地排列在一起 ，能增强机床 、机械设备的整体艺术造型效果。

(1)适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。

(2)拖链已被广泛的应用于数控机床、拖链根据使用环境和使用要求的不同分为桥式拖链，全封闭的拖链，半封闭的拖链三种。塑料拖链的用途和特点电子设备、石材机械、玻璃机械、消防机械设备、超重运输设备、门窗机械、注塑机、机械手、自动化的仓库等。

(3)拖链的每一节都能打开，易于安装和维修。运动时噪音低、耐磨，可高速运动。

确定拖链内部尺寸

电缆、气管和液压管等负载的数量、类型及直径决定了拖链的内部尺寸和分配状况 。

首先，要负载的拖链内部合理均匀的分布：包括重量均匀分布，空间合理分布。

若为单一负载且只有一条，空间足够即可；

若为液压管、水管、气管、油管和电缆等不同的负载用竖隔片分隔开来；

若为同种负载数量较多且直径差异比较大，也用竖隔片隔开；

若有多层排布，可用横隔片在高度方向进行分隔。

其次，要负载能够在拖链内部能够自由移动，防止排布时产生相互缠绕的现象；

然后，根据负载的排布，计算出内高和内宽：通常情况下所选用的拖链的内宽和内高为负载排布的高度和宽的1.5倍；

，根据拖链的使用环境决定是否需要选用全封闭拖链（一般情况下在有粉尘颗粒较大或者环境较为恶劣的情况下，为了更好的保护负载， 可选用全封闭型的拖链）。

塑料拖链选型：

一、新设备选型

根据机床设备连接的电缆、电缆、油管、水管、气管等，确定拖链的内高、内宽、弯曲半径，如图所示：

二、老设备更换

准确的测量设备上旧拖链的内高、内宽、弯曲半径，如图所示：
