在PLC的应用中，往往需要定时地采集模拟量以便于实现PLC的实时控制。模拟量定时采集的梯形图与语句表程序如图6-79所示。

  图6-79 模拟量的定时采集的梯形图和语句表程序

  (a)梯形图;(b)语句表

  对典型中断的处理

  中断是计算机(PLC)在实时处理和实时控制中不可缺少的一项技术，应用十分广泛。所谓中断，是指当控制系统执行正常程序时，系统中出现了某些急需处理的异常情况或特殊请求，这时系统暂时停止执行当前程序，转去对随机发生的紧迫事件进行处理(执行中断服务程序)，当该事件处理完毕后，系统自动回到原来被中断的程序继续执行。

  中断事件的发生具有随机性，中断在PLC应用系统中的人机联系、实时处理、通信处理和网络中都非常重要。

  1. 处理输入/输出中断

  在PLC控制中，经常会用到需要及时处理PLC某些端口的输入数据，这时利用I/O中断就很容易实现。PLC处理输入/输出中断的梯形图与语句表程序如图6-80所示。

  图6-80 PLC处理输入/输出中断的梯形图和语句表程序

  (a)梯形图;(b)语句表

  根据输入口10.0来实现0~255的计数。当输入I0.0置为1，则程序减计数；如果将输入I0.0置为0.则程序加计数。在程序运行中如果输入IO.0的状态改变，则将立即激活输入/输出中断程序，中断程序0或1 分别将存储器位 M0.0置成1或0。

  2. 处理定时中断

  在工程应用中的很多情况下需要多次使用中断，在使用中需要断开某些中断，也就是说在不同的条件下需要关闭某些中断而连接的中断。

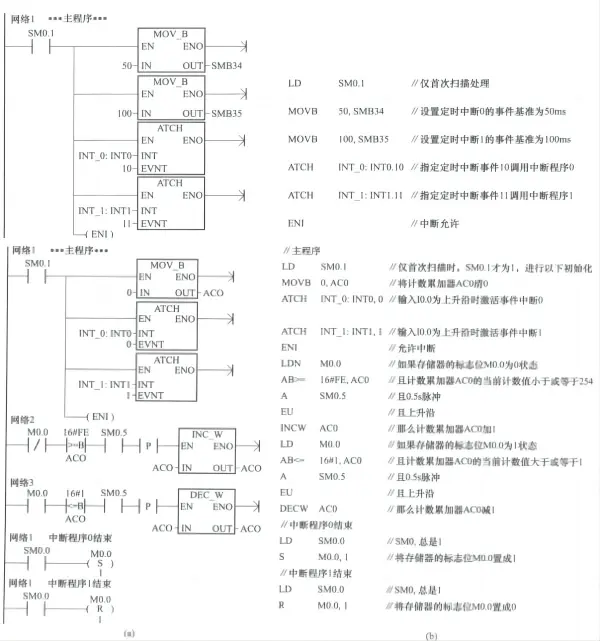

  处理定时中断的梯形图与语句表程序如图6-81所示。

  图6-81 处理定时中断的梯形图和语句表程序

  (a)梯形图;(b)语句表

  PLC首次扫描时采用定时中断来产生接通为50ms，关闭为100ms的信号，并从Q0.0输出。一直保持，直到连接输入端 IO.1的开关接通时，分离了首次扫描所利用的定时中断，连接新的定时中断。在新的定时中断中实现的是产生接通100ms，关闭200ms的信号，仍并从Q0.0输出。

S7-200的接口模块

S7-200的接口模块主要有数字量I/O模块、模拟量I/O模块和通信模块。下面分别介绍这些模块。

（一）数字量I/O模块

数字量I/O模块是为了解决本机集成的数字量输入/输出点不能满足需要而使用的扩展模块。S7-200PLC目前总共可以提供3大类，共9种数字量I/O模块。

1．EM221数字量输入扩展模块

8DI，DC24V（直流输入）

2．EM222数字量输出扩展模块

8DO，DC24V（直流输出）

8DO，Relay（DC24V/ AC24~230V）（继电器输出）

3．EM223数字量混合模块

4DI（DC24V），4DO（DC24V/2A）

4DI（DC24V），4DO（Relay 2A）

8DI（DC24V），8DO（DC24V/2A）

8DI（DC24V），8DO（Relay 2A）

16DI（DC24V），16DO（Relay 2A）

16DI（DC24V），16DO（DC24V/2A）

（二）模拟量I/O模块

模拟量I/O模块提供了模拟量输入和模拟量输出的扩展功能。S7-200的模拟量扩展模块具有较大的适应性、可以直接与传感器相连，并有很大的灵活性，且安装方便。

1．EM231模拟量输入模块

4AI（电压或电流）输入信号的范围由SW1、SW2和SW3设定。

2．EM232模拟量输出模块

2AO（电压或电流）

3．EM235模拟量混合模块

4AI（电压或电流），量程由SW1~SW6设定

1AO（电压或电流）

（三）通信模块

S7-200系列PLC除了CPU226本机集成了两个通信口以外，其他均在其内部集成了一个通信口，通信口采用了RS-485总线。各PLC还可以接入通信模块，以扩大其接口的数量和联网能力。

1．EM277模块

EM277模块是PROFIBUS-DP从站模块，也支持MPI从站通讯；

2．EM241：调制解调器（Modem）通讯模块

3．CP243-1：工业以太网通讯模块；

4．CP243-1 IT：工业以太网通讯模块，提供Web/E-mail等IT应用；

5．CP243-2：AS-Ⅰ主站模块，可连接多62个AS-Ⅰ从站。

S7-200PLC的配置就是由S7-200CPU和这些扩展模块构成的。
