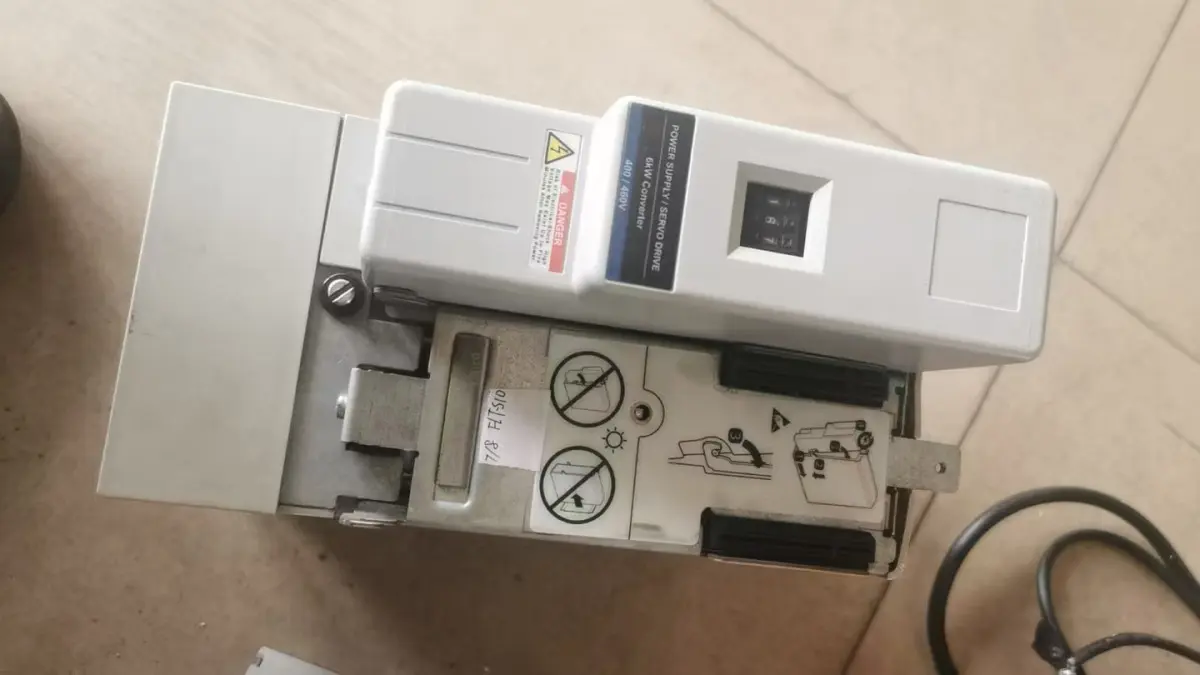

AB 6500伺服驱动器报NODE FLT 03故障诊断维修
💬 价格请咨询商家 此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。 捷德宝科技致力于提供高质量的工控触膜屏、伺服电机驱动器、变频器设备维修解决方案。我们将与大家分享有关罗克韦尔AB变频器、AB伺服驱动器故障码维修的相关知识和经验。本文将介绍罗克韦尔AB变频器、AB伺服驱动器的常见故障代码
0.01
库存 999
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
捷德宝科技致力于提供高质量的工控触膜屏、伺服电机驱动器、变频器设备维修解决方案。我们将与大家分享有关罗克韦尔AB变频器、AB伺服驱动器故障码维修的相关知识和经验。本文将介绍罗克韦尔AB变频器、AB伺服驱动器的常见故障代码及维修方案。希望本文能为您解决可能出现的问题提供帮助和指导。
快速维修各类工控触膜屏、伺服电机驱动器、变频器、伺服器维修品质保证，免费技术支持，免费安装调试伺服电机维修，免费技术咨询，故障检测，佛山本地可上门服务，技术团队维修，高效快捷，可接全国快递邮寄罗克韦尔AB变频器、AB伺服电机驱动器维修。
在本文中，我们将为您介绍了罗克韦尔AB变频器、AB伺服电机驱动器的用途、品牌和系列，并为您提供了针对故障码的维修方案。我们还分享了一些知识和常见问题的解答，希望对您有所帮助。如有任何疑问或需要了解，请随时咨询我们，我们将竭诚为您服务。
罗克韦尔AB伺服驱动器系列维修：3000、5000、5300、5500、5700、6000、6200、6500、7000、
AB 罗克韦尔 Kinetix 6500 伺服驱动器常见故障码：
一、故障码分类规则
FLT Sxx：运行实时故障（电机、功率回路、过载、超速常见）
FLT Mxx：初始化 / 反馈 / 参数类故障（编码器、电机配置、安全）
INHIBIT Mxx：安全禁止故障（STO 急停、安全锁定，无法直接复位）
NODE FLT：整轨电源母线故障，多轴全部停机
后缀nn= 子代码，区分精准故障点位；带 UL = 用户自定义限值触发，FL = 硬件硬保护触发
二、S 系列运行故障（FLT Sxx，多发）
FLT S03 MTR OVERSPEED 硬件超速保护
含义：电机实际转速＞额定转速 125%，硬件强制停机
故障诱因：编码器接线相序错误、机械负载打滑、伺服增益过高飞车、动力线 UVW 接错、编码器松动丢脉冲
维修排查：
核对电机 UVW 动力线、编码器 A/B/Z 接线；
降低速度环增益，优化加减速；
手动盘车检查联轴器、皮带是否打滑；
对换同型号驱动器 + 电机交叉判定编码器是否损坏
FLT S04 MTR OVERSPEED UL（仅 6500 独有）用户限速超速
含义：转速超过软件设定大限速，非硬件硬保护
解决：修改 Logix5000 轴参数大速度，降低运动曲线加减速，排查机械卡顿导致瞬间冲速
FLT S05 MTR OVERTEMP FL nn 电机硬件过热（硬保护）
子码区分：
nn=01：电机热敏电阻 / 温控开关断路、电机反馈插头 MF 接线断线；电机长期过载发热
nn=02：编码器内置温度传感器超温；PLC 电机型号选错不匹配维修：
测电机热敏通断，重接 MF 编码器端子；
改善电机风冷、机柜散热；
核对软件电机型号；减少持续负载扭矩，避免长时间满负载运转
FLT S06 MTR OVERTEMP UL nn（6500 专属）软件电机过热
电机平均电流 RMS 超过用户设定热限值，反复启停、频繁往复运动高发。处理：降低启停频率、延长加减速、调高软件热保护阈值、排查机械阻力过大（轴承卡死、导轨缺油）
FLT S08 MTR OVERLOAD UL 电机软件过载
电机有效电流超出用户设定连续电流限值，负载偏大、惯量不匹配。维修：优化电子齿轮、降低加速度；检查丝杠 / 齿轮卡顿；更换适配大功率电机；调整负载惯量参数
FLT S10 INV OVERCURRENT IPM 逆变过流（高发硬件故障）
功率 IPM 模块保护，伺服容易硬件烧坏的故障诱因：
电机 UVW 相间短路、对地接地；动力线缆破皮；
电机绕组内部短路、转子卡死转不动；
驱动器 IGBT 炸机、驱动板损坏；
环境高温、散热不良导致模块限流保护。标准维修步骤：
断电测 U/V/W 三相对地、相间绝缘；
拔掉电机线空载上电，依旧报警 = 驱动器功率板故障；空载不报 = 电机 / 线缆故障；
清理驱动器风扇风道，检测风机好坏；
降低加速度，减少瞬间冲击电流；芯片级维修驱动板、IPM 模块
FLT S11 INV OVERTEMP FL 逆变模块硬件过热
驱动器功率板温度过高触发硬件温控跳闸原因：散热风扇卡死 / 损坏、风道被粉尘堵塞、机柜温度＞45℃、长期满载。维修：清灰换风扇；加装机柜空调；降负载降运行占空比；模块老化发热需维修功率板
三、M 系列初始化 & 编码器反馈故障（FLT Mxx）
FLT M02 MOTOR VOLTAGE 电机电压不匹配
软件设置电机额定电压和驱动器输入电压不符；接错非适配电机。排查：RSLogix5000 核对电机电压参数；确认当前接入电机型号和组态一致；不可混用 220V/400V 电机混用驱动器
FLT M04 MTR FDBK FILTER nn 编码器噪声过大（6500 专属）
nn=01：编码器 SIN/A 通道干扰断线nn=02：编码器 COS/B 通道干扰断线高发：编码器线缆无屏蔽、动力线与编码器线平行走线、接头进水氧化、编码器内部芯片损坏。维修：使用双绞屏蔽编码器线；动力线、反馈线分槽走线；重新压接 MF 接头；编码器对换测试，损坏则更换编码器；整机接地优化消除干扰
FLT M05 MTR FDBK BATT LOSS 编码器电池没电
多圈值编码器后备电池电压过低，断电丢失原点。处理：更换驱动器编码器后备电池；更换后重新做原点回零；检查电池座接触氧化。
FLT M06 INHIBIT M06 Safety Reset Required 安全回路需要复位
常见安全类禁止故障，STO 安全回路跳闸后必须手动复位，无法自动清除诱因：
安全端子 19/20 缺少 24V 直流；急停按下、安全门、光幕断开；
老款 6500（2014 年前）安全板金手指氧化接触不良；
STO 安全板硬件损坏。维修流程：
测量安全输入 24V 是否正常，复位所有急停安全开关；
断电放电拆开驱动器，清洁安全板镀金连接器；
PLC 用 MSR 伺服复位指令，或整机断电重启；安全板损坏做芯片级维修更换安全小板
FLT M05 INHIBIT M05 STO ACTIVE STO 安全转矩关闭
STO 两路安全输入断开，驱动器直接切断功率输出，电机无力矩。排查 STO 两路 24V 供电、安全继电器、急停回路通断；线路断路、端子松脱多；接线恢复即可复位。
四、母线 / 多轴 NODE 整轨故障（多轴机架统一报错）
NODE FLT DC BUS OVERVOLT 直流母线过压
母线电压超限，制动电阻损坏、制动管 IGBT 击穿；停机惯性大回馈电能灌回母线；输入电源电压偏高。维修：测制动电阻阻值；检查制动模块；加装外接制动电阻；降低减速斜率；排查电网电压波动。
NODE FLT DC BUS UNDERVOLT 母线欠压
三相输入缺相、进线空开接触不良、主电源瞬间压降、整流模块损坏、上电瞬间负载冲击拉低电压。排查三相进线电压；紧固接线端子；整流桥损坏需维修电源模块。
