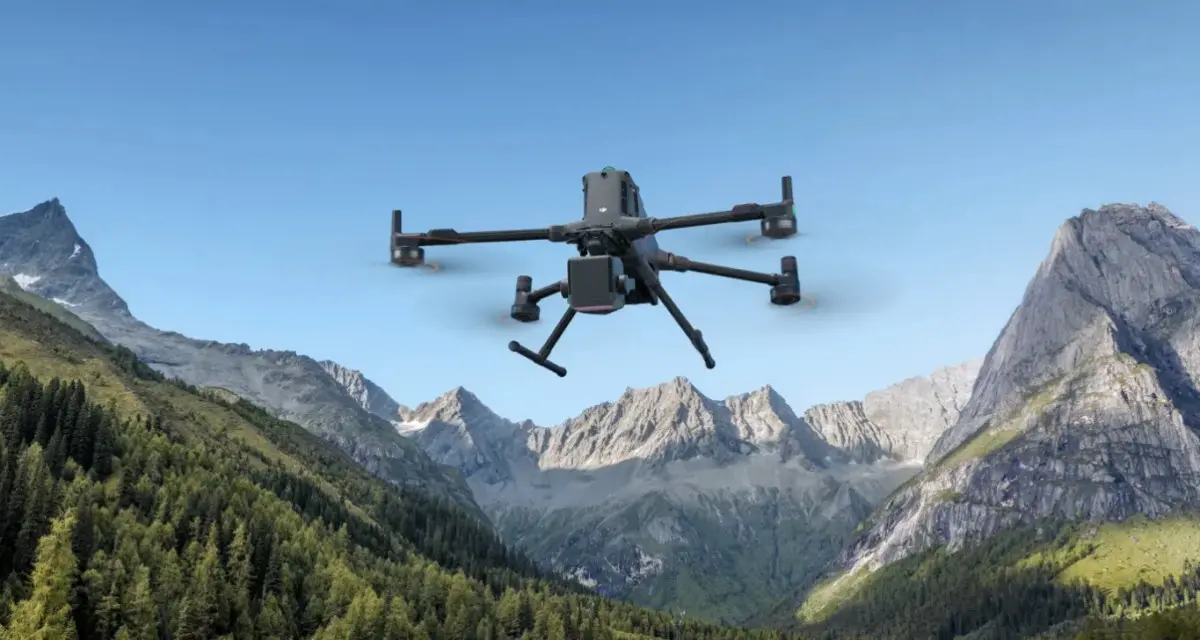

电力巡检激光雷达-大疆禅思L3超远距通道扫描

电力巡检激光雷达-大疆禅思L3超远距通道扫描

关键参数

1535nm 长测程激光雷达

大测程：950m（10% 反射率，100kHz）；2000m（80% 反射率）

点频：100kHz–2000kHz 可调，高 200 万点 / 秒

回波：16 次回波，林下 / 植被穿透能力

发散角：0.25mrad，300 米外可辨细小线缆

测距精度：150m 内重复测距≤5mm

双 1 亿像素可见光相机

双摄：2×1 亿像素 4/3 CMOS，机械快门

视场：73.3°（对角），107° 超广角覆盖

像素合成：可合并至 2500 万像素，信噪比更高

作用：与激光同步采集高清纹理，直接生成带纹理三维模型

点云精度

120m 航高：垂直 3cm、水平 4cm（RMSE）

300m 航高：垂直 5cm、水平 7.5cm（RMSE）

三轴云台与 POS

云台：三轴增稳，角度精度 ±0.01°

POS：高精度惯性导航 + D-RTK 3，免像控 / 少像控作业

作业效率

典型航高：300–500m，单架次覆盖≈10km²

单日作业：高 100km²

核心优势

超远测程 + 强穿透：950 米测程 + 16 回波，山地 / 林区 / 高落差地形一次搞定，林下地面点获取率显著提升。

双亿像素 + 激光融合：点云 + 高清纹理同步采集，成果直接可用，省去后期配准麻烦。

高精度 + 高效率：3–5cm 级精度，300 米航高正常作业，覆盖面积是传统雷达的 2–3 倍。

全流程软硬件一体：搭配 M400无人机、D-RTK3 基站、大疆智图，外业采集→内业处理→成果输出一站式完成。

应用场景

地形测绘 / 土方：大高差、复杂地形 DEM/DTM、土方量计算。

电力巡检：通道三维建模、树障分析、交跨测量、杆塔变形监测。

林业调查：森林蓄积量、树高 / 胸径、郁闭度、林下地形。

公路 / 铁路勘察：带状地形、边坡监测、土石方设计。

矿山 / 基建：矿堆体积、边坡稳定性、厂区三维建模。

应急 / 水利：洪水 / 地震后三维建模、河道地形、库容测算。
