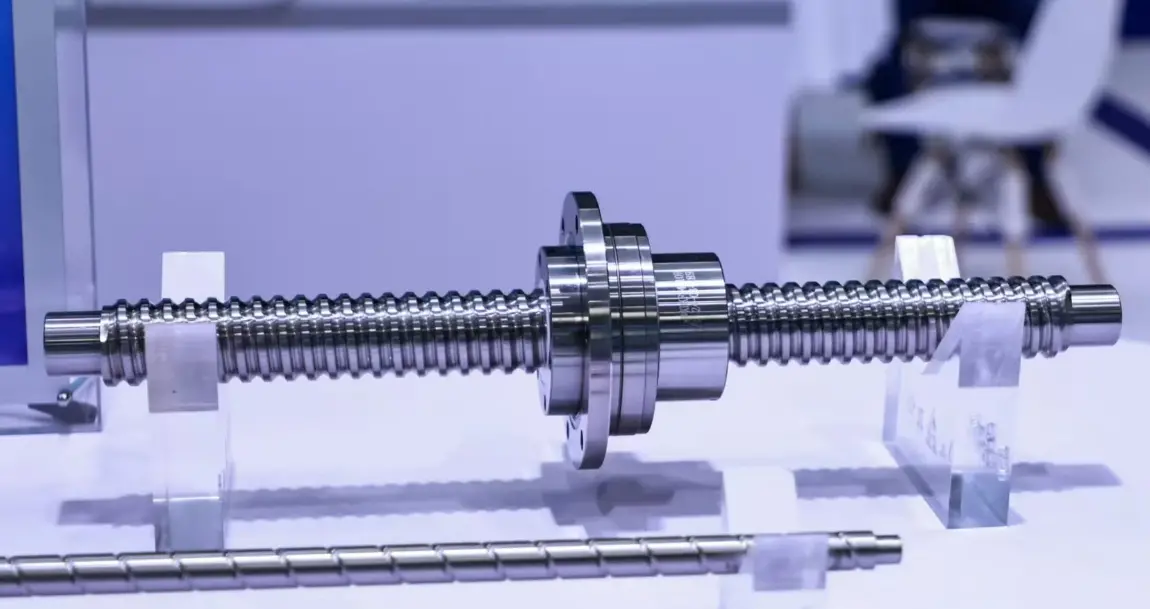

人形机器人关节传动件GZVFS-32x2-TLP3反向行星丝杠国产艺工订做

行星滚柱丝杠是一种由丝杠、螺母、行星滚柱组等构成的精密传动装置，采用行星式布局实现旋转运动向直线运动转换，主要应用于人形机器人关节驱动系统及仓储物流设备。 特斯拉Optimus机器人采用14套反向式行星滚柱丝杠分布于关节部位。 开发螺母直径9.0mm、6.5mm及5.0mm等微型规格并向客户送样。

该部件由主丝杠、螺母、行星滚柱组、内齿圈及保持架构成，6-8个螺纹滚柱环绕主丝杠形成行星运动布局。 相较于传统滚珠丝杠，其线接触设计使承载能力提升3倍，运动速度可达6000r/min。核心工序包括螺纹磨削（精度C5级）、表面淬火（硬度HRC58-62）和精密装配，螺纹中径误差控制在2μm以内。

技术特点

承载能力：多滚柱均载结构使静载能力达滚珠丝杠3倍，使用寿命延长15倍，轴向刚度提高50%

运动速度：转速可达6000r/min

体积效率：相同负载工况下体积较传统结构（如滚珠丝杠）减小1/3

结构原理

行星滚柱丝杠由主丝杠、螺母、行星滚柱组、内齿圈及保持架构成，6-8个螺纹滚柱环绕主丝杠形成行星运动布局。运动过程中，滚柱通过啮合螺纹将丝杠的旋转运动转化为螺母的直线位移，反向器设计和循环回路确保传动连续性 。有限元分析表明，螺纹牙型角、螺距等参数对接触应力分布具有显著影响，GCr15轴承钢材料可有效提升疲劳寿命

应用领域

在特斯拉Optimus人形机器人中，14套反向式行星滚柱丝杠分布于大臂、小臂等关节部位，单执行器负载覆盖500-8000Nm区间 。通过微型滚柱丝杠、微型行星齿轮组等组件的产业化，已形成灵巧手硬件集成方案研发能力，并计划于2026年推出新一代旋转关节模组 针对人形机器人领域开展行星滚柱丝杠的研发生产，重点布局关节执行器等高精度关键部件 。仓储物流设备采用行星滚柱丝杠实现30公斤负载能力，其直线执行器落点误差控制在毫米级，适用于重负荷精密操作场景 。

类型分类

根据结构差异可分为五类：

标准式：行星滚柱绕固定轴线公转，适于通用工业设备

反向式：滚柱与丝杠旋向应用于特斯拉Optimus关节驱动器，循环式：滚柱沿闭合路径循环运动，适用于长行程场景

轴承环式：集成推力轴承结构，轴向刚度提升30%

差动式：双螺纹结构实现运动合成，用于精密微调机构

制造工艺

核心工序包括螺纹磨削（精度C5级）、表面淬火（硬度HRC58-62）和精密装配。瑞士GSA磨床、日本三井精机设备为关键加工装备，螺纹中径误差需控制在2μm以内。热处理采用真空渗氮工艺，表面硬化层深度达0.3-0.5mm。国内企业通过产线升级，提升滚柱分选匹配精度
