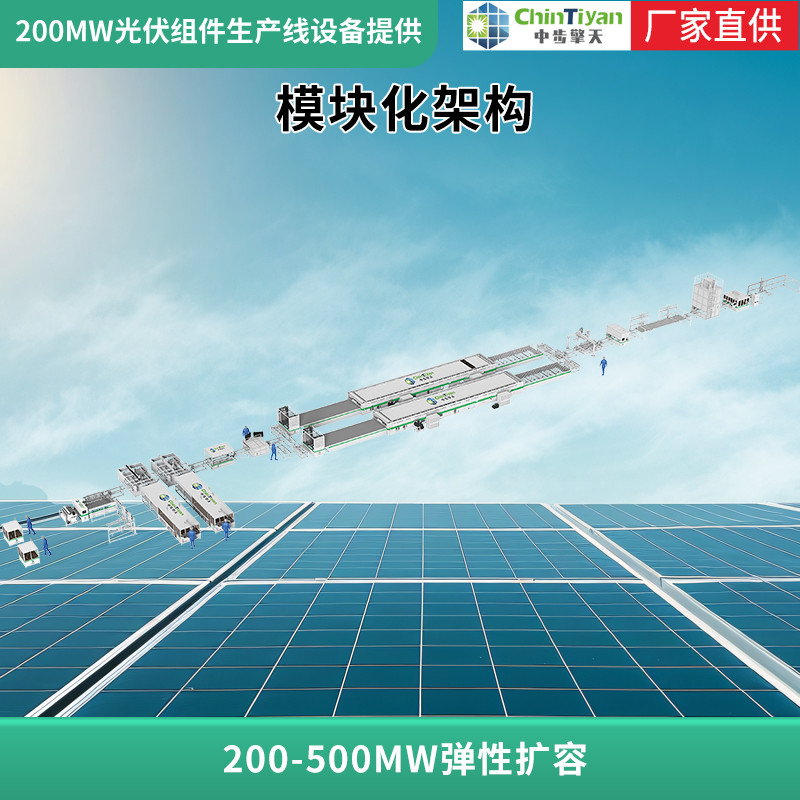

5-500MW 光伏组件生产线 全流程完整方案 一站式满足不同产能需求

光伏板封装生产线设备的选型需以‌生产效率、产品质量、工艺兼容性及成本控制‌为核心目标，结合企业实际产能需求和技术路线进行系统化配置。以下是针对关键工序设备的选型建议：

一、层压机：优先选择双腔及以上结构

层压是决定组件良品率的关键环节，设备必须具备高温度均匀性、稳定保压能力和快速循环效率。

• ‌推荐配置‌：选用全自动四层双腔层压机，可实现连续生产，避免单腔设备造成的节拍瓶颈。

• ‌关键参数要求‌：

• 工作温度范围：室温～180℃，温控精度±1.5℃，确保EVA胶膜充分交联。

• 加热板平面度：<0.1mm/m，防止电池片受力不均导致隐裂或碎裂。

• 抽空时间：5～8分钟内完成真空抽取，减少气泡产生风险。

• 层压压力可调范围：(0.02–0.1)MPa，适配不同厚度组件需求。

• ‌安全功能‌：应具备超温自动断电报警、运动部件防护联锁等安全机制。

建议优先考虑支持多尺寸组件兼容的机型，提升产线柔性，满足多样化订单需求。

二、串焊机：根据产能匹配型号

串焊质量直接影响组件电性能和可靠性。

• ‌高产能线（≥300MW）‌：7200型高速串焊机，焊接速度快、精度高，适合大规模量产。

• ‌中低产能线‌：可选4000型串焊机作为经济型方案，兼顾稳定性与成本。

• ‌技术趋势‌：关注具备AI缺陷预判、高频智能控制功能的设备，提升焊接一致性。

三、划片机：无损切割优先

为降低电池片微裂风险，推荐使用无损划片技术。

• ‌推荐型号‌：4000型无损划片机，相比传统机械划片，能显著减少电池片隐裂和碎片率。

• ‌替代方案‌：2000型常规划片机适用于预算有限的小规模产线。

四、自动装框机：三维一体全自动为佳

装框影响组件密封性和外观质量。

• 推荐采用三维一体全自动装框机，集成打胶、压装、定位功能，确保边框与组件贴合紧密，防水等级达标。

五、IV测试仪与EL检测设备：在线检测保障品质

• ‌IV测试仪‌：建议选用上打光光源设备，模拟标准光照条件，测试数据更准确。

• ‌EL检测‌：

• 层压前：采用EL+外观一体化检测设备，同步识别电池片隐裂与外观缺陷。

• 层压后：配置在线EL系统，实现全检，杜绝不良品流出。

六、灌封与焊接辅助设备

• ‌接线盒灌封设备‌：应具备A/B胶精准混合、自动清洗、触摸屏+PLC控制系统，确保胶量稳定、无气泡。

• ‌支架焊接设备‌：若涉及组件边框或支架焊接，建议选用专用高速焊接专机，双焊枪同步作业，单根焊接时间≤1.5分钟，满足批量需求。
