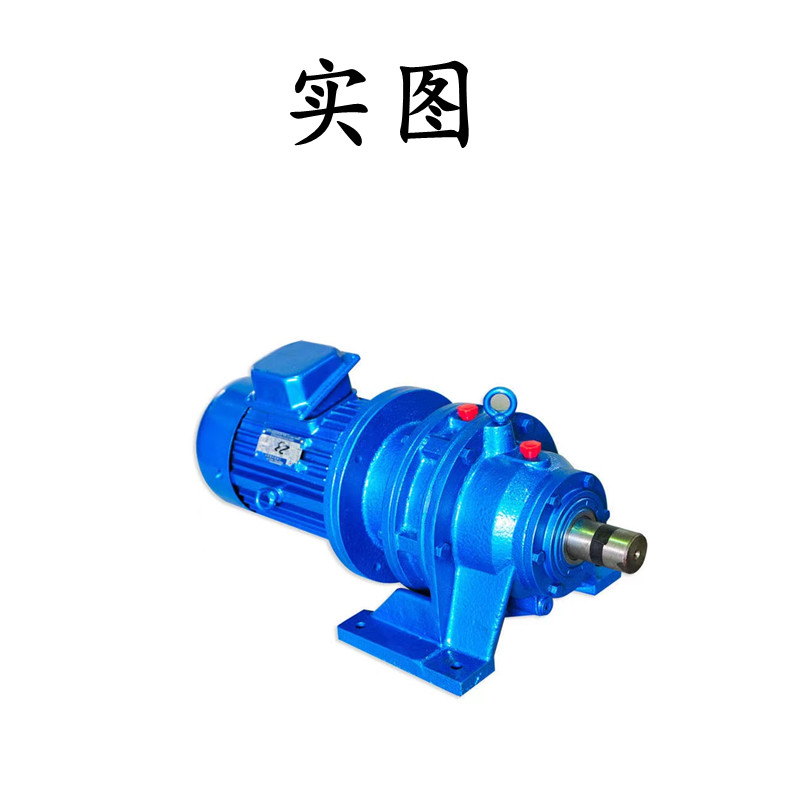

矿山机械振动筛BWD1-23-1.5KW摆线针轮减速器

矿山机械垂直振动筛设备使用BWD1-23-1.5KW摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，摆线针轮减速机属性卧式，规格bwd1，传动比23，电机功率1.5kw，减速机扭矩213，减速机重量22公斤，尺寸110x240，bwd1一般用于搅拌机，输送机，振动筛使用，在偏心套上装有两个称为转臂的滚柱轴承，形成机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，摆线针轮减速机为了减小摩擦，在速比小的减速机中，针齿上带有针齿套。BWD1摆线针轮减速机 当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，bld。bwd摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
